產品概述

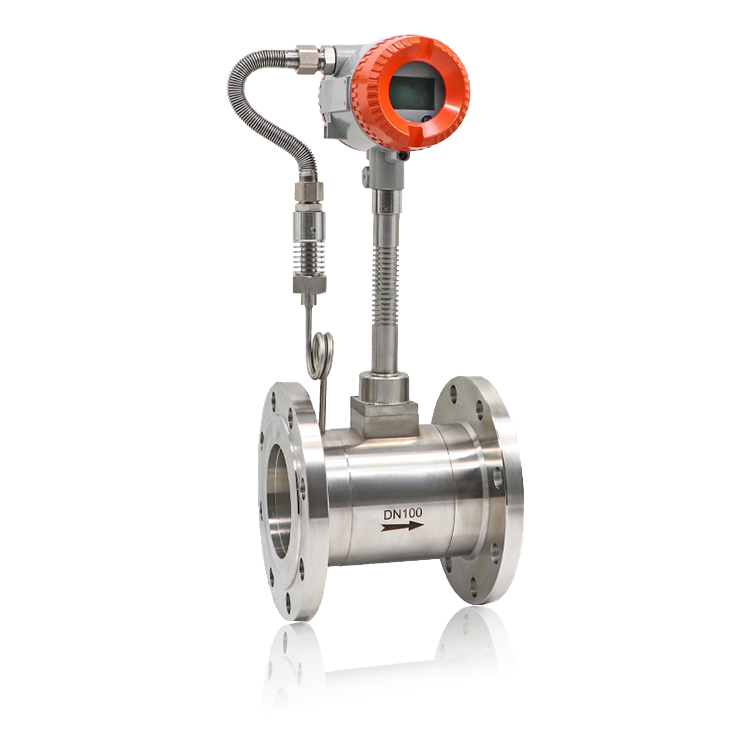

PTF-200-02 渦街流量計根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。

產品特點

采用抗機械振動，抗沖擊和抗臟污的結構新設計；采用最先進的集成電路，信號處理精度高，高抗干擾性，可靠性高；可選用加寬量程型號，獲得優越的小流量性能和擴寬的流量范圍。

應用范圍

產品主要用于工業生產過程，能源計量，環境保護工程，交通運輸等其他領域。


測量介質
水蒸氣、煤值氣、液體等中高流速介質
執行標準
渦街流量傳感器（JB/T9249-1999）
檢定規程
渦街流量計（JJG1029-2007）儀表口徑及連接方式 符合國際GB/T9119-2000? DN200-DN1500為插入型
法蘭標準
GB/T9119-2000，可定制美標ANSI、日標JIS等
精度等級
液體：±1.0%R（管道式）±2.5%（插入式）
氣體或蒸汽
±1.5%R（管道式）±2.5%（插入式）
重復性
液體：≤0.2%? 氣體或蒸汽：≤0.5%
量程比
1：10-1：20
使用條件
介質溫度T2（中溫型）：-40°C~-280°C T3（高溫型）：-40°C~350°C
環境溫度-
-20°C~60°C
相對濕度
5%-90%
環境溫度-
86KPa-106KPa
